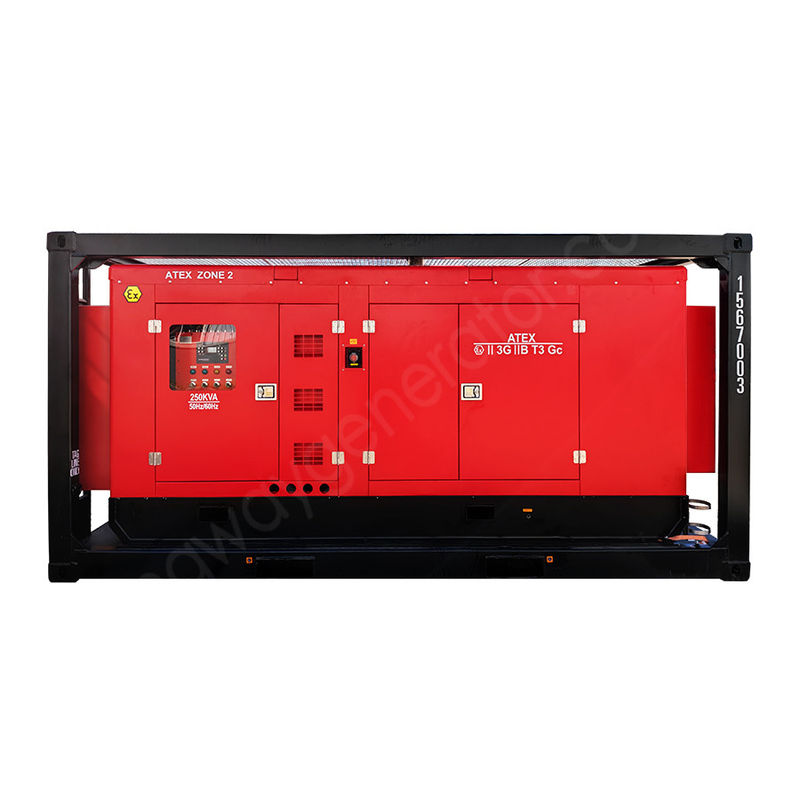

Konformität mit ATEX-Zone-2-Generator, bereit für explosionsgefährdete Offshore-Bereiche

                                                      Konformität mit ATEX-Zone-2-Generator, bereit für explosionsgefährdete Offshore-Bereiche

Produktdetails

Im globalen Industriesektor hat Sicherheit immer oberste Priorität, insbesondere in Umgebungen mit Explosionsgefahr. Generatorsätze der ATEX-Zone 2 sind spezielle Energiegeräte, die speziell für Bereiche entwickelt wurden, in denen das Auftreten explosionsfähiger Gasatmosphären unwahrscheinlich ist, und wenn sie doch auftreten, bleiben sie nur für einen sehr kurzen Zeitraum bestehen.
Nachfolgend finden Sie eine detaillierte Einführung in ATEX-Zone-2-Generatorsätze mit Definition, Kernschutztechnologien und Anwendungsszenarien.
Bevor man sich mit Stromaggregaten befasst, muss zunächst die Definition von Zone 2 geklärt werden. Gemäß der europäischen Richtlinie ATEX 137 werden Gefahrenbereiche je nach Häufigkeit des Auftretens explosionsfähiger Atmosphären in verschiedene Stufen eingeteilt:
Zone 0 / Zone 1: Explosionsfähige Gasatmosphären sind ständig, häufig oder über einen längeren Zeitraum vorhanden.
Zone 2: Unter normalen Betriebsbedingungen ist das Auftreten explosiver Gasgemische unwahrscheinlich; Selbst wenn sie auftreten, existieren sie nur für kurze Zeit (normalerweise weniger als 10 Stunden pro Jahr).
Obwohl das Risikoniveau relativ gering ist, reichen bei einem Gasaustritt Funken oder hohe Temperaturen aus, die von Standardgeneratorsätzen erzeugt werden, um katastrophale Unfälle auszulösen. Daher müssen Generatorsätze der Zone 2 einer speziellen explosionsgeschützten Modifikation unterzogen werden.

Produktparameter

Anwendungen

Der größte Unterschied zwischen explosionsgeschützten Stromaggregaten und Standard-Stromaggregaten liegt in der speziell entwickelten Oberflächentemperaturkontrolle und Funkenunterdrückungsbehandlung, die für den Umgang mit brennbaren und explosiven Gasen, Dämpfen oder Staub in der Betriebsumgebung ausgelegt ist.
Die Hauptanwendungsszenarien explosionsgeschützter Stromaggregate werden nach Branchen wie folgt klassifiziert:
1. Öl- und Gasexploration
Dies ist das Hauptanwendungsgebiet explosionsgeschützter Stromaggregate. In solchen Gebieten sind Kohlenwasserstoffgase ständig oder zeitweise in der Luft vorhanden.
Offshore-Plattformen: Bei beengten Platzverhältnissen und extrem rauen Arbeitsbedingungen müssen Generatorsätze über einen hohen Salznebelschutz und explosionsgeschützte Leistung in explosionsgefährdeten Bereichen verfügen und Not- oder Hauptstrom für Wohnräume und Bohrausrüstung liefern.
Onshore-Bohrlochstandorte: Bei Förder- und Bohrlochtests verhindern explosionsgeschützte Einheiten, dass Motorfunken das durch Ausblasen austretende Öl und Gas entzünden und Explosionen verursachen.
Schiefergas-Fracturing-Vorgänge: Bei großen Fracking-Fahrzeugflotten sind im Allgemeinen eine explosionsgeschützte Stromverteilung und Stromversorgungsunterstützung erforderlich.
2. Petrochemische Verarbeitung, Lagerung und Transport
Raffinerien: Generatorsätze dienen als Notstromversorgung in der Nähe von Produktions- und Raffinerielinien und stellen sicher, dass die Einheiten selbst bei geringfügigen Gaslecks nicht zu einer Zündquelle werden.
Öldepots und LPG-Stationen: In Lade-, Entlade- und Pumpbereichen für Öl und Gas sorgen explosionsgeschützte Generatoren für die Stromversorgung von Feuerlöschpumpen und zentralen Steuerungssystemen.
Chemikalienlager: Lagerhäuser, in denen flüchtige gefährliche Chemikalien gelagert werden, stellen strenge Explosionsschutzanforderungen an Lüftungs- und Notstromversorgungsgeräte.
3. Pharmazeutische und Feinchemieindustrie
Bei vielen pharmazeutischen Prozessen werden organische Lösungsmittel wie Ethanol eingesetzt, die sehr flüchtig sind und zur Bildung explosiver Gasgemische neigen.
API-Synthese-Workshops: Während der Produktion besteht die Gefahr der Verflüchtigung von Lösungsmitteln, weshalb explosionsgeschützte Stromversorgungssysteme zwingend erforderlich sind.
Pulververarbeitungszonen: Bestimmte pharmazeutische Stäube sind explosiv, daher müssen die Generatorsätze mit einem Staubzündschutz ausgestattet sein.
4. Energie-, Bergbau- und Tunnelbautechnik
Unterirdische Kohlebergwerke: Gas (Methan) ist das größte Sicherheitsrisiko in Kohlebergwerken. Untertage verwendete Generatorsätze müssen den Explosionsschutznormen für den Bergbau entsprechen (z. B. Chinas MA-Zertifizierung).
Groß angelegter Tunnelbohrvorgang: Bei der Durchquerung erdgashaltiger geologischer Schichten müssen Tunnelbohrmaschinen und ihre unterstützende Stromversorgung explosionsgeschützt umgerüstet werden.
5. Schifffahrts- und Hafenindustrie
Terminals für gefährliche Chemikalien: Beim Be- und Entladen gefährlicher Güter müssen Notstromaggregate vor Ort explosionsgeschützt sein, um Kettenunfälle durch Ladungslecks zu vermeiden.
Chemikalientanker und Öltanker: Als Not- oder Hilfsstromaggregate an Bord müssen sie die Explosionsschutzspezifikationen der Klassifizierungsgesellschaften (z. B. CCS, DNV) erfüllen.
Technische Hauptmerkmale explosionsgeschützter Generatorsätze
Um sich an die oben genannten Anwendungsszenarien anzupassen, sind die Einheiten normalerweise mit den folgenden Technologien integriert:
Explosionsgeschützter Generator: Nimmt die Konstruktion Ex d (druckfest) oder Ex e (erhöhte Sicherheit) an.
Lufteinlass- und Abgassystem: Ausgestattet mit Flammensperren und wassergekühlten Abgaskrümmern zur strengen Begrenzung der Abgastemperatur (normalerweise gemäß der Temperaturklassifizierung T3 oder T4).
Automatische Schutzvorrichtungen: Ausgestattet mit Funktionen zur automatischen Lufteinlassabschaltung gegen Übertemperatur und Überdrehzahl, um ein Durchgehen des Motors zu verhindern.
Eliminierung statischer Elektrizität: Alle externen Komponenten müssen zuverlässig geerdet sein, um die Ansammlung statischer Elektrizität zu verhindern.
