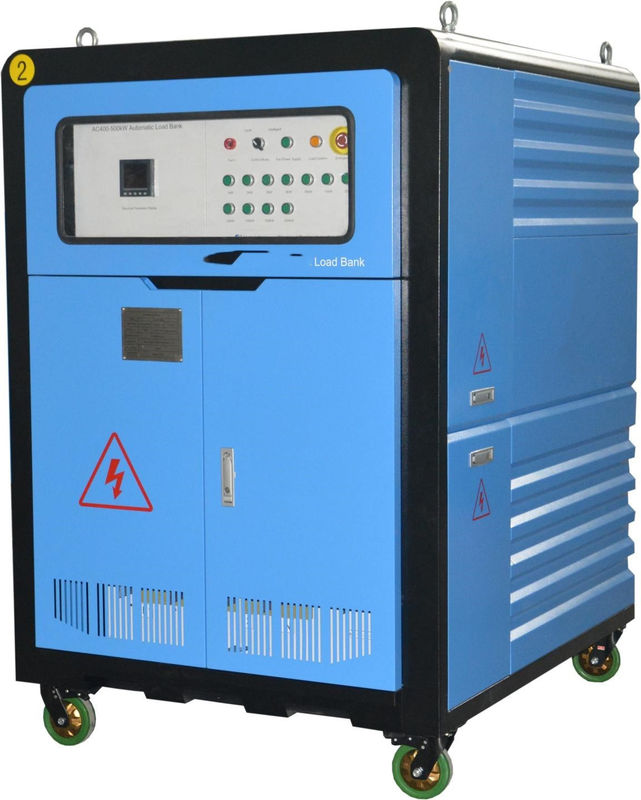

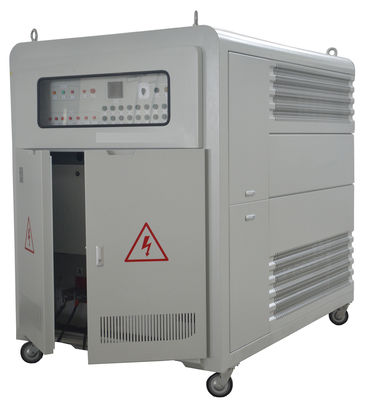

600 kW Leistungsresistente Lastbank für Generatorentests

Modell

KL600

Anzeigegenauigkeit

Stufe 0.5

Steuerungskraft

Außenstrom 380VAC 3 Phase 4 Draht 50Hz

Drahtverbindung

Eingang der Lastbank - Busbar (Sterneanschluss "Y") Steuereingang - Endblock

Kommunikationsoberfläche

Einheitliche Datenbank

Isolierung

F

Arbeitsweise

Kontinuierliche Arbeit

Kühlung

Zwangluft, horizontale Luftzufuhr und Aufwärtskühlung der Abgase

Verkehrsmittel

mit Aufzugs-Augen und Rollen

Farbe

Nach Kundenwünschen oder unserem Entwurf

Abmessungen

1610*1250*1600mm L×W×H

Gewicht

800 KGS

Umgebungstemperatur

-10°C bis +50°C

Relative Luftfeuchtigkeit

≤ 95%

Höhenstand

≤ 2500 m

Luftdruck

86 bis 106 kPa

Kontaktor

Schneider

Sicherung

MIRO

PLC

Siemens

Lichtknopf

ABB

Relais

OMRON

Auftriebsvorrichtung

Kingway

Datenverarbeitungssoftware

Kingway

1) 3-Linien-LED-Multifunktionszähler kann in Echtzeit Spannung und Strom von drei Phasen und jeder Phase, Widerstandsleistung, Leistungsfaktor, scheinbare Leistung, Frequenz und Laufzeit des Generatorsystems anzeigen.

2) Der Benutzer kann die Leistung vorinstallieren und dann die Master-Last-Taste drücken.

3) Steuerungsmodus: Der Benutzer kann die lokale Steuerung oder die intelligente Steuerung (über PC) wählen

4) Steuerungsmodus-Verriegelung: Es gibt einen Schalter in der Steuerung, um den Steuerungsmodus auszuwählen, andere Steuerungsmodi sind ungültig, wenn der Benutzer einen Steuerungsmodus auswählt.

1) Sie haben den Notbremsknopf.

2) Im Falle von Überlastung, Überhitzung, Kurzschluss wird die Lastbank automatisch die Last entfernen und Alarm geben.

3) Ventilatorschutz: Die Ladebank konnte nicht geladen werden, bevor der Ventilator eingeschaltet ist.

4) Alarmieren, wenn ein Ventilator abnormal ist oder nicht ausreichend Luftvolumen hat usw.

5) Schutzknopf: Es gibt einige Schutzknöpfe, die bei falschem Alarm oder bei besonderen Anforderungen ausgeschaltet werden können.

1) Automatische Belastung: Der Benutzer kann mehrere Leistungs- und Dauerperioden und abwechselnd 0%→25%→50%→75%→100% oder 110% und dann →75%→50%→25%→0%. usw. festlegen, um automatische Belastungstests durchzuführen.

2) Kann parallel mehrere Einheiten testen.

3) Daten können gespeichert werden, können Echtzeitdaten und Historiendaten anzeigen.

4) Diagramme und Grafiken können in JPG-Format exportiert werden, während die in Excel und Word exportierten Daten getestet werden, und alle können gedruckt werden.

Beschreibung des Zählersymbols: Während des Ladevorgangs kann die Maschine die Parameter in Echtzeit anhand von Messgeräten anzeigen.

Das Schlüsseldiagramm ist wie folgt: Das Instrument hat die oberen, mittleren und unteren drei Anzeigefenster, wobei jeder Wert und jedes Einheitssymbol die Daten bilden.Das obere Fenster zeigt 100.0V, das heißt, die Phase A-Spannung beträgt 100V.

F1, F2 und unten können Sie drei Fenster und Recycling-Display-Parameter wechseln.
Englische Symbole mit der Bedeutung:
V: Phasenspannungszeichen; Einheit: V und kombiniert mit K, M bis kV MeV;
V LL: zwei Symbole kennzeichnen eine Leitungsspannung; Einheit: V und kombiniert mit K, M bis kV MV;
A: Stromsymbol; Einheit: A und in Kombination mit K, M bis kA, MA;
W: Symbol für die aktive Leistung; Einheit: W und kombiniert mit K, M zu kW, MW;
Var: Symbol für die Reaktionsleistung; Einheit: Var und kombiniert mit K, M zu kvar, Mvar;
VA: Symbol für die sichtbare Leistung; Einheit: VA und K, M Kombination kVA, MVA;
Hz: Frequenzzeichen; Einheit: Hertz;
PF: Symbol für den Leistungsfaktor;
E: Energiesymbole; Einheit: Ep (Aktivleistung) kWh, Eq (Reaktionsenergie) kVAh, Es (scheinbare Leistung) kVA;
3P3L: zwei 3-phasige 3-drahtartige Komponenten;
3V3A: Drei-Phasen-Drei-Draht-Drei-Elemente;
3P4L: Dreiphasige Vierdraht;
