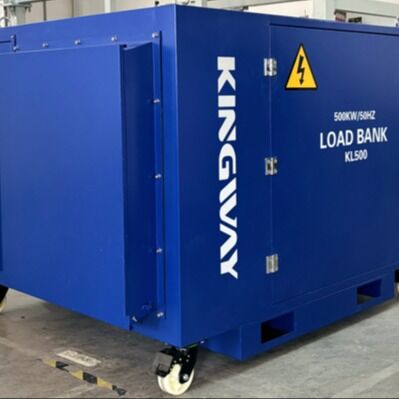

Portable Resistive Load Bank High-Precision Kompaktes Design

1. Definition

2. Funktionsprinzip

• Resistiver Typ (am häufigsten): Elektrischer Strom fließt durch Leistungswiderstände und wandelt Energie über den Joule-Effekt in Wärme um, die durch Zwangsluft- oder Wasserkühlung gekühlt wird.Leistungsfaktor = 1,0.
• Induktiver Typ: Induktive Spulen verbrauchen Blindleistung, um Motor- und Transformatorlasten zu simulierennacheilender Leistungsfaktor.
• Kapazitiver Typ: Kondensatoren liefern kapazitive Blindleistung zur Leistungskompensation und Filtersimulation mit超前 führender Leistungsfaktor.
• Kombinierter RLC-Typ: Integrierte ohmsche, induktive und kapazitive Lasten miteinstellbarer Leistungsfaktor (0,1–1,0)komplexe Arbeitsbedingungen zu simulieren.

3. Hauptstruktur

• Lastkomponenten: Widerstands-/Induktor-/Kondensatormodule
• Steuerungssystem: Manuell / SPS / Fernbedienung, Stufen- und stufenlose Lastanpassung
• Messgeräte: Spannungs-, Strom-, Frequenz-, Leistungs-, Leistungsfaktor- und Temperaturüberwachung
• Kühlsystem: Zwangsluftkühlung (tragbarer Typ) / Wasserkühlung (hohe Leistung und Langzeitbetrieb)
• Schutzfunktionen: Überstrom, Übertemperatur, Phasenausfall, Kurzschluss und Not-Aus

4. Klassifizierung

• Nach Lastcharakteristik: Resistiver, induktiver, kapazitiver, kombinierter RLC
• Nach Spannungsniveau: Niederspannung (400 V/690 V), Mittel- und Hochspannung (3 kV/6 kV/10 kV)
• Je nach Installation: tragbar/auf Anhänger montiert, auf Kufen montiert/fest montiert
• Nach Funktion: AC-Typ, DC-Typ, harmonischer Simulationstyp, intelligenter programmierbarer Typ

5. Hauptanwendungen

1. Prüfung des EDG-/MTG-Generators
   Volllast- und Stufenlast-Transiententest; Frequenz- und Spannungstransientenverhalten überprüfen; Langzeit-Volllast-Dauertest für Temperaturanstieg, Kraftstoffverbrauch und Kalibrierung der Schutzeinstellungen; Parallelisierungs- und Lastverteilungstest.
2. USV- und Wechselrichtertest
   Prüfung der Leistungsumschaltung, Backup-Dauer, Belastbarkeit und Oberschwingungsunterdrückung.
3. Batterie- und Energiespeichertest
   Kapazitätstest, Entladungskurvenmessung, Innenwiderstandsanalyse und BMS-Schutzüberprüfung.
4. Offshore- und explosionsgeschützte Anwendung
5. Explosionsgeschützte Lastbank mitEx'e, Zone 2, IIA T3, IP65für die regelmäßige Lastwartung von EDG/MTG auf einem Außengestell, um Kohlenstoffablagerungen und nasse Zylinder zu vermeiden, die durch Betrieb ohne oder mit geringer Last verursacht werden.
6. Neue Energiewirtschaft
   Energieverlust für Wind- und PV-Wechselrichter, Prüfung der Netzanpassungsfähigkeit.

6. Wichtige technische Parameter

7.Zusammenfassung
